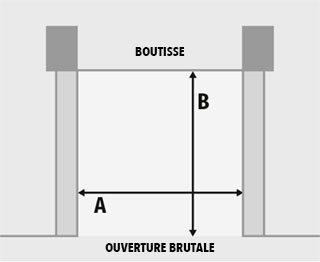

■ MESURER VOTRE OUVERTURE
A (largeur) par B (hauteur) = taille de la porte dont vous avez besoin
Note : Mesurer l’ouverture en pieds et en pouces.

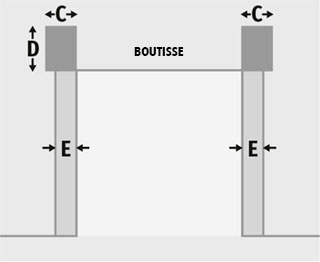

■ DÉTERMINER LES SURFACES DE MONTAGE DU SUPPORT
Se référer aux tableaux des hauteurs ci-dessous pour
les zones minimales nécessaires au bon fonctionnement de votre porte.

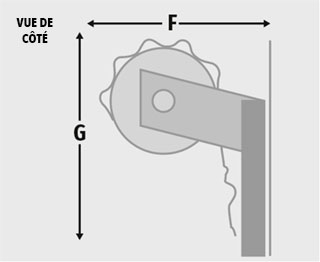

■ DÉTERMINER LES ZONES DE DÉGAGEMENT
Se référer aux tableaux des hauteurs ci-dessous pour
les zones minimales nécessaires au bon fonctionnement de votre porte.
260H |
HAUTEUR DE LA PORTE |
|||
|---|---|---|---|---|
| Jusqu’à 7 pi 4 po | 7 pi 5 po à 8 pi 8 po | 8 pi 9 po à 10 pi | 10 pi 1 po à 14 pi | |
| C = En-tête Largeur du support |
4 po | 4 po | 4 po | 4 po |
| D = En-tête Hauteur du support |
7-1/2 po | 7-1/2 po | 7-1/2 po | 7-1/2 po |
| E = Dégagement sur le côté | 4 po | 4 po | 4 po | 4 po |
| F = Dégagement vers l’arrière | 17 po | 17-1/2 po | 18-1/4 po | 19-1/4 po |
| G = Dégagement en hauteur | 15-1/2 po | 16 po | 17 po | 18 po |
270H |
HAUTEUR DE LA PORTE |
||||
|---|---|---|---|---|---|
| Jusqu’à 8 pieds | 8 pi 1 po à 10 pi | 10 pi 1 po à 14 pi | 14 pi 1 po à 16 pi | 16 pi 1 po à 18 pi | |
| C = En-tête Largeur du support |
8-1/2 po | 8-1/2 po | 8-1/2 po | 8-1/2 po | 8-1/2 po |
| D = En-tête Hauteur du support |
9 po | 9 po | 9 po | 9 po | 9 po |
| E = Dégagement sur le côté | 6 po | 6 po | 6 po | 6 po | 6 po |
| F = Dégagement vers l’arrière | 19 po | 21 po | 22 po | 23 po | 24 po |
| G = Dégagement en hauteur | 17 po | 19 po | 20 po | 21 po | 22 po |
